KSD303系列
KSD303系列突跳式化霜溫控器是小型帶外殼及防水保護的雙金屬片溫控器；單刀單擲，工作于阻性負載下。溫控器密封于耐寒、阻燃的塑料管或密封膠中，可工作于水中；廣泛應用于風冷式無霜電冰箱中作為加熱補償開關或自動除霜控制開關。

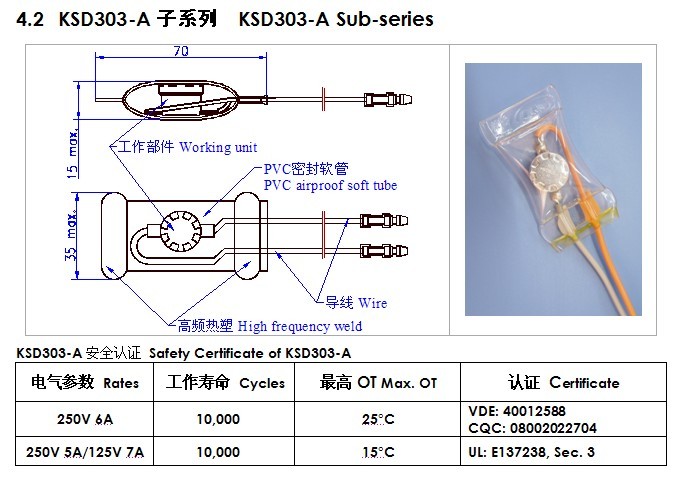

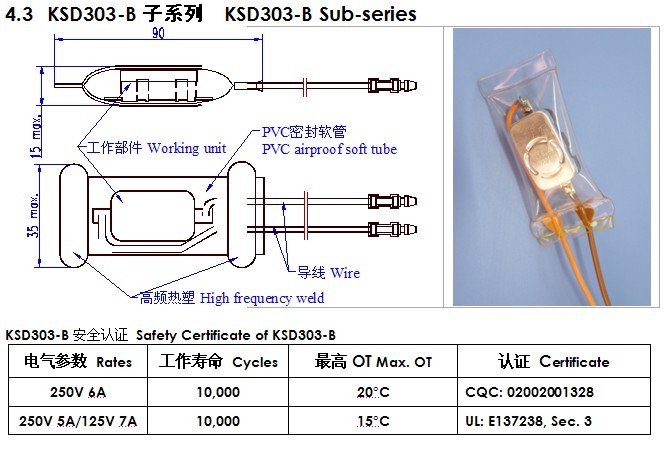

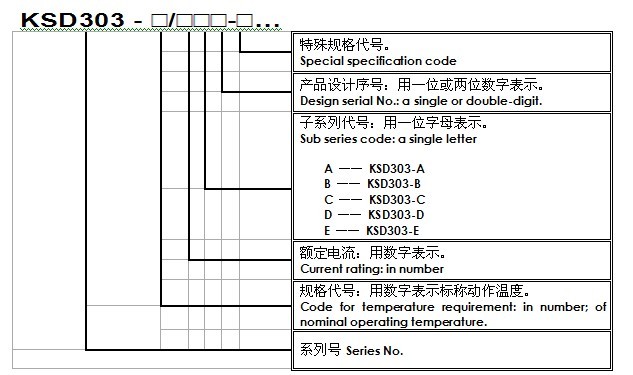

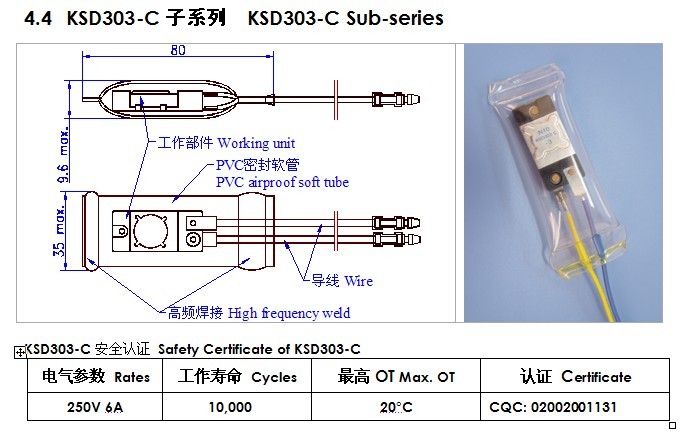

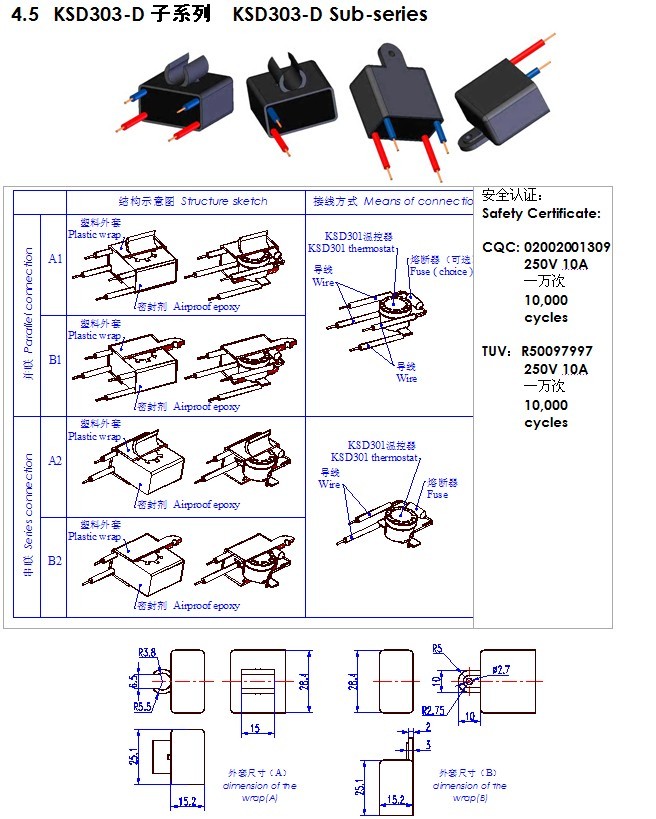

按照不同的結構，KSD303系列劃分為5個子系列，分別是：KSD303-A、KSD303-B、KSD303-C、KSD303-D。
4.1.1 額定電流（阻性） Rated Current: 3A, 6A, 10A (resistive)
4.1.2 絕緣電阻 Insulation Resistance
用DC500V絕緣電阻表加額定電壓DC500V測定大于100MW。
With a DC 500V megger, borne DC 500V, the tested value is over 100 MW.
4.1.3 電氣強度（水中） Dielectric Strength (in water)
在水中，溫控器的導線端子與塑料套之間能承受接近正弦波的1500V 50Hz交流電壓歷時一分鐘的耐壓試驗，不擊穿，無閃絡。
In water, parts between the terminals and airproof wrap can bear 1500V 50Hz AC current, which is nearly sine wave, for one minute as bearing test. Resulted no breakdown, no flashover.
4.1.4 耐寒溫度 Cold-resistant Temperature: -40°C
4.1.5 溫度特性類型 Class of Temperature Characteristics
常閉、常開 Normal close, normal open
4.1.6 最高動作溫度及耐熱溫度 Max. OT and Tmax
KSD303-A KSD303-B KSD303-C KSD303-D
最高動作溫度
Max. OT 20°C 20°C 20°C 50°C
耐熱溫度
Tmax 60°C 60°C 60°C 90°C
4.1.7 最小溫差 Min. diff: 8°C
4.1.8 產品溫度精度（公差） Tolerance of Temperature
4.1.8.1 OFF
一般的精度
Common tolerance 較高的精度
Preferable tolerance 極限的精度
Limit of the tolerance
±3°C ±2.5°C ±2°C
4.1.8.2 ON
一般的精度
Common tolerance 較高的精度
Preferable tolerance 極限的精度
Limit of the tolerance
±6°C ±5°C ±4°C
4.1.9 引線及端子 Lead wires and Terminals
根據客戶要求。
According to the client’s request.
? 溫控器采用接觸感溫時，應使封蓋的一面貼緊被控器具的安裝部位；
In the event that the thermostat is employing contact temperature sensing, its cover shall be adhered to the installation position of a controlled appliance.
? 不可把封蓋頂部壓塌或使其變形，以免動作溫度變值或影響其他性能；
The cover shall show no cave-in or deformation resulting in operating temperature variation or bad influence on other performances.
? 工作部件必須避免受到過大的力以防止出現殼體開裂、端子變形、導線脫落等現象；
No excessive force shall be applied to working parts, to prevent them from defects such as cracking base, distorted terminal and wire lead coming off.
? 在安裝使用過程中，不能把塑封套弄破。
The plastic envelope must be kept intact in the course of installation and usage.
