2.2..1開關額定電流和額定電壓

  2.2.2 額定頻率：50HZ或60HZ

  2.2.3 設計溫度范圍：-36℃～+15℃

2.2.4溫度調節范圍：最大25℃

2.2.5 開停溫差：5 ～14℃；T型為10～25℃

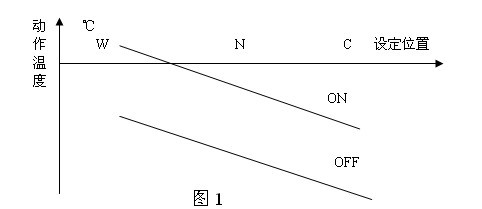

2.2.6溫度特性如圖1。

三．工作原理

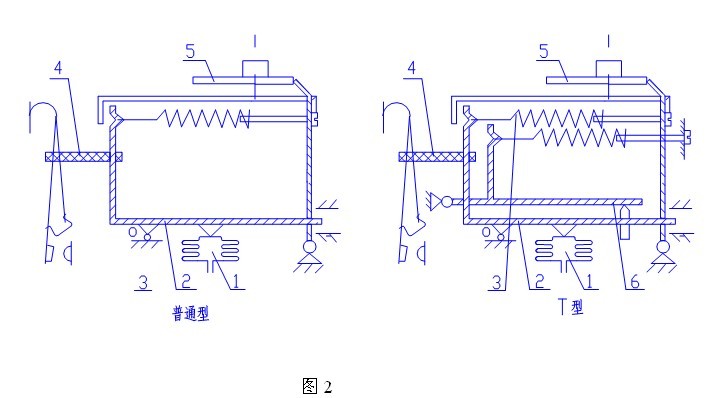

    見圖2，感溫部分1溫度變化時產生壓力變化而推動承壓板2沿支點O運動，承壓板2受拉簧3的拉力得到平衡，并同時推動推桿4運動，推桿推動開關而使開關開啟或斷開。當旋轉調節輪5時改變拉簧3的拉力，從而得到不同的溫度特性。T型結構中機構6起增大開停差作用。

4.1使用環境條件

4.1.1保管儲存條件：-30℃～55℃

 4.1.2使用相對濕度：在小于95％的相對濕度內使用

 4.1.3使用溫度條件：G充入方式：TS＞TB；C充入方式：TS≤TB或TS≥TB（TS：主體部溫度 TB：感溫部溫度）

4.1.4應在無易燃易爆，無強烈腐蝕性氣體的環境中使用

4.1.5請安裝在振動較小的地方

4.2測試條件

  4.2.1環境溫度為25±10 ℃；相對濕度為45％～85％；大氣壓為99.5KPa-101.5Kpa的環境中測試。環境溫度變化時C充入方式需對溫度進行溫度補償。大氣壓超出范圍時所有方式需進行溫度補償。

 4.2.2溫度測試臺：溫度均勻性應不大于0.2℃，感溫介質溫度變化速率：G充入為每分鐘變化不大于1℃；C充入為每分鐘變化不大于0.5℃

 4.2.3測溫計：其分辯度應不大于0.1℃

 4.2.4溫包插入測溫介質長度：G充入方式：應不小于150mm；C充入方式：整個感溫筒

 4.2.5溫控器必須對點準確

4.3安裝注意問題

 4.3.1溫包的安裝：要保證感溫部前端毛細管長度在150mm以上（或整個感溫筒）與蒸發器或測溫場作良好接觸。

 4.3.2感溫部的安裝：外部壓力不得超過3Mpa，毛細管彎曲半徑應在10mm；不要彎曲底板與毛細管連接處40mmn內毛細管；不要使毛細管與底板連接處承受扭矩；不要提著毛細管來搬運溫控器。

 4.3.3主體安裝：連接螺釘?shù)陌惭b長度應充分考慮絕緣距離；應安裝在無水滴的地方；粘結劑封口螺釘不要擰動，以免改變溫度特性；安裝旋鈕時，不要敲擊，以免造成損壞。

 4.3.4安裝過程中，溫控器如果掉落地上或受強烈撞擊，必須重新檢查溫控器的動作溫度，符合要求后方可使用。
