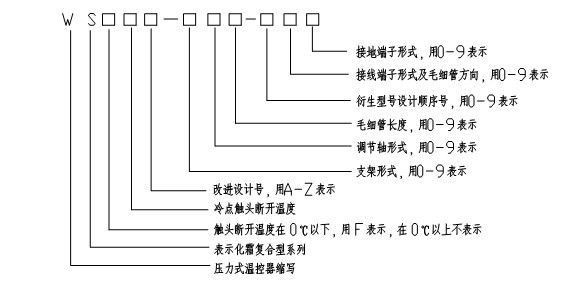

2.1 型號命名

2.2..1開關額定電流和額定電壓

2.2.2 額定頻率：50Hz或60Hz

2.2.3 設計溫度范圍： -35℃～+15℃

2.2.4 溫度調節范圍： 最大18℃

2.2.5 開停溫差：     6℃～14℃

2.2.6 化霜復位溫度： 3℃～7℃

2.2.7 除霜軸的位移量為: 3.7±0.5mm

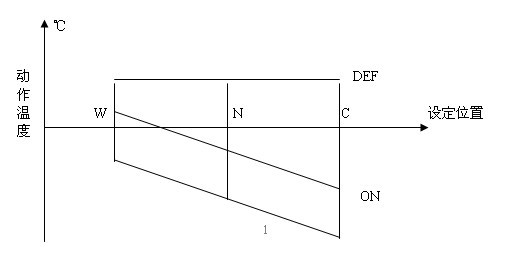

2.2.8 溫度特性如圖1


三、工作原理

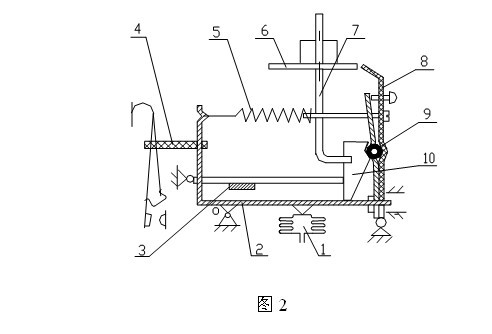

見圖2，感溫組件1溫度變化時產生壓力變化推動承壓板2沿支點O運動，承壓板2受拉簧5的拉力得到平衡，并同時推動推桿4運動，推桿推動開關使開關接通或斷開。當旋轉調節輪6改變拉簧5的拉力，可以得到不同的溫度特性 。正常情況下托簧3將除霜板10托起，與承壓板2、調節板8無接觸，需進行除霜時，按下除霜軸7，除霜板10與滾子9嚙合，并壓下承壓板2使溫控器斷開，此時調節板8與調節輪6離空，等溫度上升到除霜溫度時，感溫組件1推動除霜板10脫離與滾子9的嚙合，重新恢復到正常情況。

4.1使用環境條件

4.1.1保管儲存條件：-40℃～55℃

4.1.2使用相對濕度：在小于95％的相對濕度內使用。

4.1.3使用溫度條件：G充入方式：TS＞TB（TS：主體部溫度 TB：感溫部溫度）。

4.1.4應在無易燃易爆，無強烈腐蝕性氣體的環境中使用。

4.1.5請安裝在振動較小的地方。

4.2測試條件

4.2.1環境溫度25±10℃；相對濕度為45％～85％；大氣壓為99.5KPa-101.5KPa的環境中測試。大氣壓超出范圍時所有方式需進行溫度補償。

4.2.2溫度測試臺：溫度均勻性應不大于0.2℃，感溫介質溫度變化速率：G充入為每分鐘變化不大于1℃。

4.2.3測溫計：其分辯度應不大于0.1℃。

4.2.4溫包插入測溫介質長度：G充入方式：應不小于150mm。

4.2.5溫控器必須對點準確。

4.3安裝注意問題

4.3.1溫包的安裝：要保證感溫部前端毛細管長度在150mm以上與蒸發器或測溫場作良好接觸。

4.3.2感溫部的安裝：外部壓力不得超過3MPa，毛細管彎曲半徑應在10mm以上；不要彎曲底板與毛細管連接處40mm內的毛細管；不要使毛細管與底板連接處承受扭矩；不要提著毛細管來搬運溫控器。

4.3.3主體安裝：連接螺釘?shù)陌惭b長度應充分考慮絕緣距離；應安裝在無水滴的地方；粘結劑封口螺釘不要擰動，以免改變溫度特性；安裝旋鈕時，不要敲擊，以免造成損壞。

4.3.4安裝過程中，溫控器如果掉落地上或受強烈撞擊，必須重新檢查溫控器的動作溫度，符合要求后方可使用。
